海边仓库的装卸货平台，腐蚀速度是内陆的3-5倍。盐雾、潮气、温差三重夹击下，普通碳钢平台2-3年就出现结构性锈蚀，液压系统故障率飙升40%以上。我们在沿海地区服务过50+个项目，发现问题集中在三个细节——材质选择、焊缝处理、液压系统防护。这三个细节做对了，平台寿命可以从3年延长到10年以上。

一、材质选择：304不锈钢vs热镀锌碳钢，别凭感觉选

海边仓库装卸货平台的材质选择，很多人的第一反应是“用不锈钢”。但实际上，不同部位应该用不同材质，统一用一种材质要么浪费成本，要么留下隐患。

【项目经验】

2024年广东汕头某海鲜加工仓，客户为了省成本全部选用热镀锌碳钢平台。结果调节板表面的破损处仅一年就开始生锈，两年后钢板穿透性锈蚀，只能整块更换。调节板是平台与货车接触最频繁的部位，碳钢在海边就是不能用。

关键原则：面板用不锈钢，骨架用热镀锌，调节板用花纹钢。按部位分材质，成本比全不锈钢低30%-40%，防腐效果却不打折。

二、焊缝处理：防腐的薄弱环节不在面板，在焊缝

很多客户只关注面板材质，却忽略了一个残酷事实：焊缝是防腐层的断裂带。热镀锌处理后的钢板在焊接时，焊缝附近的锌层会被高温破坏，形成所谓的“热影响区”，这个区域的防腐能力几乎为零。

焊缝防腐的3道工序

① 焊后打磨：清除焊渣和飞溅物，确保焊缝表面光滑。焊渣残留会形成毛细管结构，加速盐雾渗透。

② 补锌处理：对热影响区进行局部热喷锌或冷喷锌，恢复锌层保护。这一步很多厂家直接省略，必须在订货时明确要求。

③ 多层涂装：焊缝处涂环氧底漆+中间漆+面漆，干膜厚度不低于250μm。普通两层涂装在海边不够用。

❌ 常见错误：焊接完毕后直接喷漆，不做补锌处理。海边环境下，这种平台的710缝区域6-12个月就会出现锈蚀。

✅ 正确做法：焊后打磨→补锌→三层防腐涂装，干膜总厚度≥250μm。这套工序在ISO 12944 C5-M防腐等级下是强制要求。

�� ISO 12944 C5-M 海洋防腐等级 海边仓库装卸平台属于ISO 12944标准中的C5-M腐蚀环境（海洋、海岸高盐雾环境），要求防腐涂层干膜厚度≥200μm，焊缝区域建议≥250μm。普通内陆仓库只需C3等级，干膜厚度120μm即可。

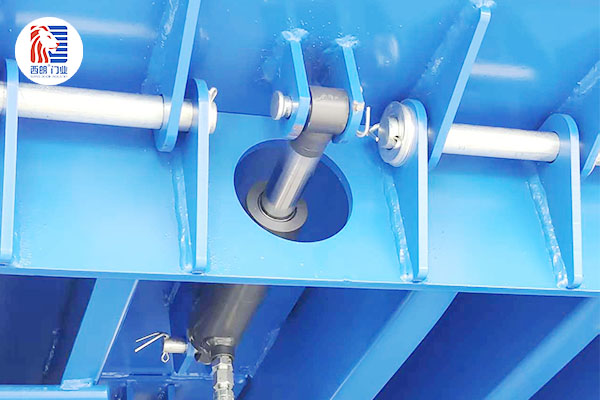

三、液压系统防护：盐雾进入油缸=提前报废

装卸货平台的液压系统是整台设备的“心脏”，也是海边环境下最容易出问题的部分。盐雾一旦进入油缸内壁，会加速密封件老化，导致漏油、压力不稳、平台卡顿。沿海项目中，超过60%的平台故障与液压系统盐雾侵入直接相关。

液压系统防护的3个要点

① 油缸选型：必须选用海洋级防腐油缸，活塞杆和密封件采用耐盐雾橡胶材质（如HNBR），普通NBR密封在盐雾环境下寿命仅有1-2年。

② 防护罩设计：油缸外部加装不锈钢防护罩，底部设排水孔，避免冷凝水积聚。防护罩的安装质量直接决定液压系统寿命。

③ 维护周期：海边平台的液压油更换周期不应超过2000小时（内陆为3000-5000小时），每次更换时检查油液是否乳化变色，这是盐雾侵入的早期信号。

2023年我们在福建宁德某海鲜物流园中，发现客户原有的3台装卸货平台油缸均未配备防护罩。仅两年，密封件全部老化开裂，漏油严重，平台无法正常升降。更换整套液压站花了每台1.8万。如果当初配备不锈钢防护罩，成本只增加1500元/台，却能避免这笔损失。

建议在采购时明确要求供应商提供液压系统海洋级防护方案，包含油缸材质、密封件等级、防护罩设计图和维护周期表。

总结：3个细节做对，平台寿命延长3倍

海边仓库装卸货平台的防腐防锈，记住这3个细节：

①材质分部位选：面板304不锈钢+骨架热镀锌+调节板花纹钢

②焊缝三道工序：打磨→补锌→三层涂装（干膜≥250μm）

③液压系统三重防护：海洋级油缸+HNBR密封+不锈钢防护罩

这三个细节在采购阶段就应该写进技术参数确认函。西朗门业提供海边仓库专属防腐升级方案，从材质、焊接工艺到液压防护全套配置，确保平台在C5-M环境下稳定运行10年以上。技术顾问8小时内可出具海洋级防腐方案。
